ACW4200 制御装置
喷涂设备、通用机械设备及配件的销售
- 产品描述
-
概要
本装置与容积式同时输送方式的二液涂装机不同，通过ACW控制器的控制，将被计量过的主剂、硬化剂互相交替的供给到搅拌机，使其混合的二液计量混合系统。
主剂和硬化剂通过流量计相对其必要的量进行极为准确的计量，交替供给到混合管或预先搅拌器。混合管预先搅拌器的话，是将交替供给的主剂和硬化剂转为同时流动（1次混合涂料）。然后，1次混合涂料输送到静态搅拌器，经过确实混合后供给到喷枪。使用预先搅拌器时，用预先搅拌器将交替供给的主剂和硬化剂确实混合后供给到喷枪。
首先只要输入设定项目，此后的操作只要由颜换色换按钮来调换颜色就能喷吐出混合液。设定项目是将装置条件的输入项目和比率、清洗时间的变更等频繁使用的项目分开，用密码将其保护。
混合比率、吐出量、主剂和硬化剂的投入量、及可使用时间（硬化时间）的剩余时间等以认知性非常好的状态被表示。
运作原理

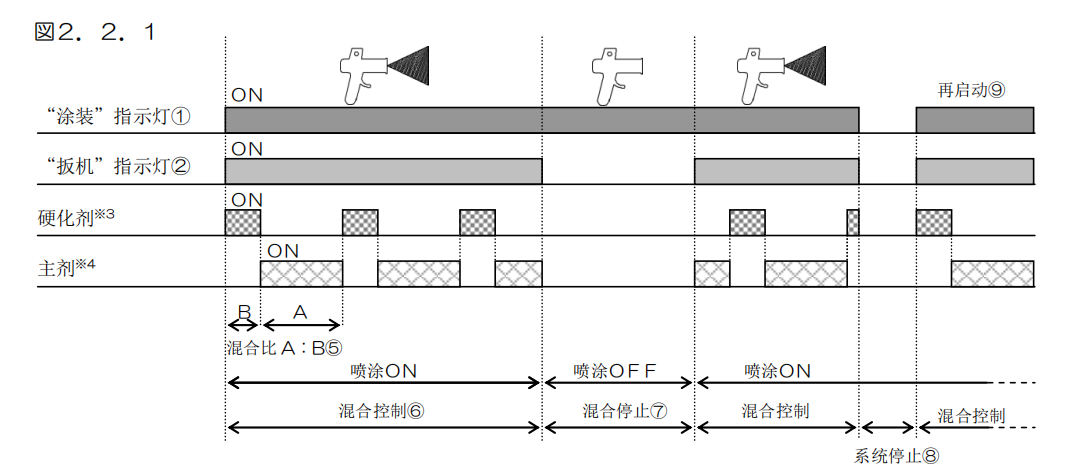

装置在喷枪打开（吐出）时计量混合二液涂料，关闭时主剂和硬化剂的混合阀是关着的，停止混合控制。（图 2.2.1）
①ACW 控制器主画面的涂装指示灯在“打开”的状态时，可以进行混合及替换颜色等控制。涂装指示灯在“关闭”的状态时，即使扣动喷枪混合涂料也不会喷出。
②扣动喷枪的扳机的话，ACW 控制器会启动硬化剂用混合阀的电磁阀，供应硬化剂。

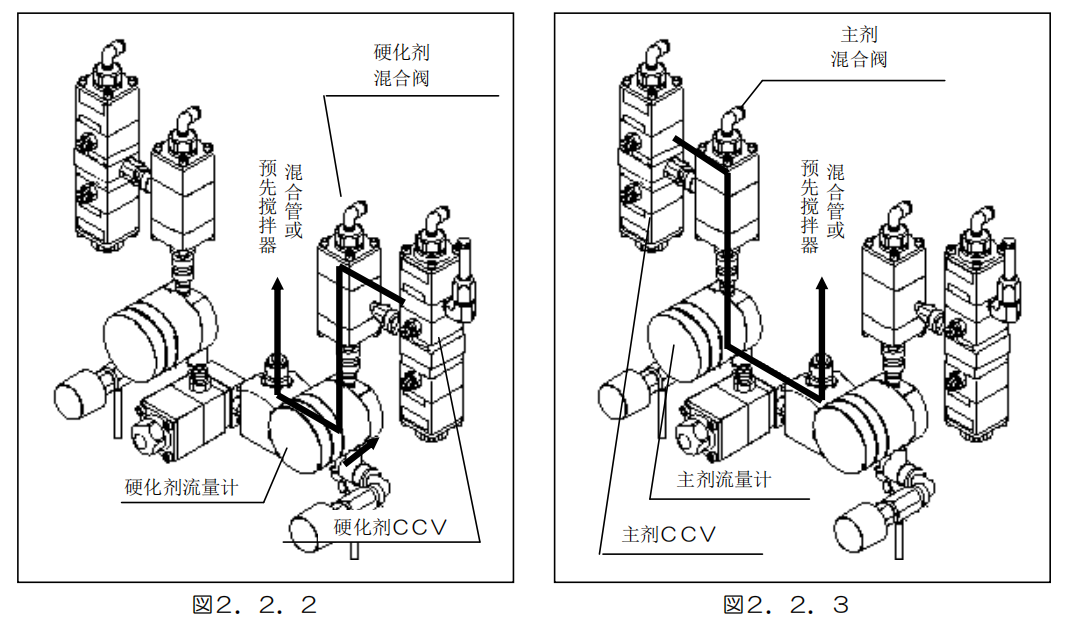

③硬化剂通过流量计供给到混合管或预先搅拌器。（图 2.2.2）
④ACW 控制器检查出来自流量计的信号，控制混合阀，使它与预先计算出来的目标量相符，并能正确地计量硬化剂的供给量。
⑤完成硬化剂的供给后，同样启动主剂的混合阀，供应主剂。（图 2.2.3）
⑥反复进行这一运作控制，交替供应主剂、硬化剂到混合管或预先搅拌器。
⑦在混合管进行了 1 次混合的混合液，通过静态搅拌器，确实混合后供给到喷枪。使用预先搅拌器时，用预先搅拌器将其确实混合。
⑧停止喷涂后，关闭供给用混合阀。（此时，主剂和硬化剂的两混合阀处于关闭状态。）再进行喷涂时，打开关闭的混合阀，再次开始混合。在喷涂停止中，不会发生由于涂料的逆流等导致硬化故障现象。
⑨硬化时间监视从替换颜色这一时刻起开始计数。扣动喷枪的扳机，当达到复位数字的值(量)时，复位硬化时间，再一次启动。也就是说,在不进行混合液涂装，就此放置的话，倒计数继续。
⑩涂装结束后进行清洗作业时，硬化时间的计数不运作。
①表示ＡＣＷ控制器的涂装指示灯(涂装模式)的状态。
②表示喷枪的扳机信号的状态。
③表示硬化剂供给的状态。（表示硬化剂的混合阀状态）
④表示主剂供给的状态。（表示主剂的混合阀状态）
⑤表示混合比率。
⑥表示主剂和硬化剂的交替供给状态。
⑦表示喷涂停止中。关闭两混合阀，混合控制被停止。
⑧表示“涂装” 指示灯为关的状态。表示暂时使控制复位的状态。（硬化时间不复位）
⑨表示“涂装” 指示灯为开的状态。表示通过硬化剂的供给使之成为再启动状态。
